Особенности учёта stack effect при проектировании: опыт CFD-моделирования в ANSYS
Особенности учёта stack effect при проектировании: опыт CFD-моделирования в ANSYS
Аннотация
Гравитационная тяга (stack effect) является доминирующим фактором, определяющим распределение давления, воздухообмен, энергоэффективность и пожарную безопасность в высотных зданиях. В условиях российского климата с экстремальными сезонными перепадами температур негативные последствия этого явления проявляются наиболее остро. В данной статье представлен комплексный подход к исследованию stack effect, объединяющий три ключевых аспекта:
1) CFD-моделирование в ANSYS Fluent на примере канонических моделей, наглядно демонстрирующее физику явления физику явления;
2) нормативный анализ методик расчёта, заложенных в актуальный СП 50.13330.2024;
3) систематизацию архитектурно-инженерных решений для его нейтрализации на основе анализа российских и международных практик.
Полученные результаты CFD-расчётов (поля давления, скорости и температуры) количественно согласуются с прогнозом нормативной формулы. На основе проведённого исследования предложена структурированная методология оценки рисков, связанных с гравитационной тягой, на этапе проектирования — от экспресс-оценки по нормам до детального CFD-анализа. Статья адресована инженерам-проектировщикам, научным сотрудникам и студентам, специализирующимся в области строительной физики, вентиляции и высотного строительства.
1. Введение
Высотные здания, ставшие неотъемлемой частью современной урбанистики, сталкиваются с уникальными инженерными проблемами. Одной из наиболее значимых является гравитационная тяга (stack effect) — интенсивное движение воздуха по вертикальным каналам, вызванное разницей температур и плотностей внутреннего и наружного воздуха
, .В условиях российского климата с экстремальными сезонными перепадами температур (ΔT зимой может превышать 50°C) этот эффект достигает критической силы. Это приводит к:
- Неконтролируемым сквознякам и дискомфорту в зонах входа.
- Росту энергозатрат на отопление и кондиционирование.
- Катастрофически быстрому распространению дыма при пожаре
, .Таким образом, stack effect напрямую влияет на безопасность, экономику эксплуатации и комфорт высотных зданий.
Несмотря на наличие теоретической базы и нормативных методик расчёта (СП 50.13330.2024
), в практике проектирования существует разрыв между теорией и применением. Инженерам часто не хватает наглядных инструментов для анализа сложной пространственной картины явления, особенно с учётом российской нормативной базы и климатических условий.Цель работы — разработка комплексного подхода, интегрирующего:
- CFD-моделирование в ANSYS Fluent.
- Анализ российской нормативной методики.
- Систематизацию практических решений.
Задачи исследования:
- Сопоставление результатов моделирования с нормативными расчётами.
- Обобщение архитектурно-инженерных мер противодействия stack effect.
Практическая значимость — предоставление проектировщикам структурированного подхода для оценки и минимизации рисков, связанных с гравитационной тягой.
2. Физические основы и количественная модель
Явление гравитационной тяги (stack effect) описывается фундаментальными законами аэростатики и термодинамики. Для его количественной оценки в высотных зданиях применяется иерархия моделей, начиная от базового уравнения и заканчивая сложным компьютерным моделированием. Ниже представлена эволюция подходов к расчету.
2.1. Фундаментальная физическая модель (идеализированный случай)
Движущая сила эффекта возникает из-за разности аэростатических давлений столбов воздуха разной плотности внутри и снаружи здания. Для здания постоянного сечения с нейтральной плоскостью на высоте h базовое уравнение имеет вид:
где:
∆Pstack — перепад давления, обусловленный stack effect, Па;
g — ускорение свободного падения (9,81 м/с²);
h — высота здания, м;
pout(z), pin(z) — плотность наружного и внутреннего воздуха как функции высоты z, кг/м³.
формула является фундаментальным следствием уравнения аэростатики и уравнения состояния идеального газа
.При допущении о постоянной температуре внутри (Tв) и снаружи (Tн) и пренебрежении вертикальным градиентом температуры, плотность можно считать постоянной. Тогда интеграл упрощается до классической формы:
Эта полезна для экспресс-оценки максимально возможного перепада в здании.
Ограничения модели: не учитывает изменение температуры по высоте (стратификацию), сопротивление внутренних конструкций, влияние ветра и работу механических систем.
2.2. Инженерно-нормативная модель
Российские строительные нормы предлагают практическую методику для определения расчетного перепада давления на ограждающих конструкциях, которая явно включает как гравитационную, так и ветровую составляющую.
Расчетная разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкции определяется по формуле СП 50.13330.2024
:где Н — высота здания (от уровня пола первого этажа до верха вытяжной шахты), м;
γн, γв — удельный вес соответственно наружного и внутреннего воздуха, Н/м3, определяемый по формуле
t — температура воздуха: внутреннего (для определения γв) — принимается согласно оптимальным параметрам по ГОСТ 12.1.005, ГОСТ 30494; наружного (для определения γн) — принимается равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СП 131.13330;
ν — максимальная из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16% и более, принимаемая по СП 131.13330.
2.3. Ключевые особенности и связь с базовой моделью:
Первое слагаемое 0,55H(γн-γв) представляет собой нормативную формализацию давления stack effect. Коэффициент 0.55 является эмпирическим, учитывающим неидеальность условий (сопротивление внутренних преград, частичную стратификацию) и отличающимся от единицы в идеальной формуле.
Второе слагаемое 0,03γ_нν2 — учитывает вклад ветрового напора.
Температурные параметры: t для внутреннего воздуха принимается по нормам комфорта, для наружного — как средняя температура наиболее холодной пятидневки. Это задает расчетный зимний режим, когда stack effect максимален.
Данный перепад ∆p используется в формуле для определения нормируемого сопротивления воздухопроницанию ограждающей конструкции:
Таким образом, российские нормы предписывают напрямую рассчитывать нагрузку от stack effect на оболочку здания и подбирать конструкции, способные ей противостоять.
2.4. Модель с учетом внутреннего сопротивления и нейтральной плоскости
Более точная аналитическая модель рассматривает здание как сеть соединенных воздушных объемов (помещений) и каналов (шахт). Давление в любой точке определяется балансом сил stack effect и аэродинамических потерь. Ключевым параметром становится положение нейтральной плоскости (NP) — высоты, где давление внутри равно давлению снаружи.
Для упрощенной модели с двумя вертикальными каналами (например, шахта лифта и лестничная клетка) и равномерной утечкой через оболочку, положение НП можно оценить, приравняв суммарные расходы приточного и вытяжного воздуха. Давление на произвольной высоте z относительно НП определяется как:
где
∆Ploss(z) — потери давления на трение и местные сопротивления по пути движения воздуха от NP до точки z. Знак «+» для точек выше NP (вытяжка), «-» для точек ниже (приток);
NP — нейтральная плоскость (neutral plane).
Применение: Эта модель позволяет качественно оценить направления потоков и зоны повышенной инфильтрации/эксфильтрации, что критично для проектирования вестибюлей и размещения вытяжных устройств.
2.5. Компьютерное моделирование (CFD и модели сетей воздушных потоков)
Для комплексного анализа в уникальных высотных зданиях применяется численное моделирование.
Модели сетей воздушных потоков (Multi-Zone Models, CONTAM): Здание представляется в виде сети узлов (помещений) и связей (дверей, окон, шахт). Решается система нелинейных уравнений, связывающих перепады давления и расходы воздуха через каждое звено. Это основной инструмент для проектного анализа stack effect, позволяющий:
- Учесть сложную геометрию и распределение сопротивлений.
- Смоделировать различные климатические режимы (зима/лето).
- Проанализировать работу систем ОВК и подпора воздуха.
- Оценить распространение дыма.
2.6. Методология оценки для проектирования
На основании представленной иерархии моделей предлагается следующая методология оценки stack effect на этапе проектирования высотного здания:
1. Предварительная оценка: По формуле (3) СП 50.13330.2024 определяется расчетный перепад Δp для заданной высоты H и климатических параметров. Это задает базовый уровень нагрузки.
2. Аналитическое моделирование: С использованием сетевой модели (Multi-Zone) строится расчетная схема здания. Проводится расчет для режимов: зимней и летней расчетных температур, а также для режима пожара. Определяются положения нейтральных плоскостей, расходы через оболочку, давление в шахтах.
3. Верификация и детализация: для сложных пространств (атриумы, большие холлы) выполняются локальные CFD-расчеты для уточнения картины потоков и проверки эффективности архитектурных решений (балконов, дефлекторов и т.д.).
4. Разработка мероприятий: на основе результатов моделирования проектируются системы подпора воздуха (определяется необходимая производительность), уточняются требования к герметичности конструкций, планируются шлюзы и тамбуры.
В таблице 1 представлен Сравнительный анализ моделей для оценки stack effect.
Таблица 1 - Сравнительный анализ моделей для оценки stack effect
Модель | Уровень сложности | Учет факторов | Основное применение |
Базовая (Формула 2) | Низкий | Высота, разность плотностей | Экспресс-оценка максимального перепада, образовательное значение. |
Нормативная (Формула 3) | Средний | Высота, разность плотностей, ветер, эмпирические коэффициенты | Обязательный расчет для проектирования ограждающих конструкций в РФ. |
Сетевая (Multi-Zone) | Высокий | Вся геометрия здания, сопротивление всех элементов, работа систем, ветер, пожар | Проектный анализ, подбор параметров систем ОВК и противодымной защиты |
CFD | Очень высокий | Трехмерные поля скоростей и температур, турбулентность | Детальная оптимизация сложных архитектурных форм и локальных зон. |
Ключевые параметры, усугубляющие эффект:
- Высота здания (h): это основной параметр. Например, в здании высотой 300 м зимой при ΔT=40°C перепад может превышать 250 Па.
- Разность температур (ΔT): максимальна в зимний период, но летом возможен инверсный эффект.
- Проницаемость оболочки и внутренних перегородок: Воздух движется по пути наименьшего сопротивления — через лифтовые шахты, лестничные клетки, инженерные стояки, монтажные зазоры.
- Ветер: может как усиливать, так и ослаблять stack effect в зависимости от направления и конфигурации здания.
3. Методология и параметры CFD-моделирования
Вычислительная аэродинамика (CFD) решает полные уравнения Навье-Стокса для трёхмерных полей скоростей, давления и температуры. В практике высотного строительства CFD применяется как для детального анализа сложных зон (атриумы, входные группы), так и для наглядной визуализации и качественного анализа базовых физических принципов на упрощённых моделях.
CFD-анализ, требующий значительных вычислительных ресурсов, применяется на продвинутых стадиях проектирования для валидации решений, оптимизации архитектурных форм и инженерных систем, а также для наглядной визуализации физики явлений, что повышает глубину понимания проекта всеми участниками процесса.
На основе описанной методологии для целей данного исследования — демонстрации и визуализации базовых принципов stack effect — была разработана серия канонических CFD-моделей в ANSYS Fluent. В качестве иллюстративного примера в Таблице 2 представлены ключевые параметры одной из таких моделей, настроенной для воспроизведения зимнего режима в упрощённой вертикальной полости.
Таблица 2 - Параметры расчета CFD-модели
Параметр | Значение/Метод | Обоснование |
Геометрия | 2D вертикальная полость 5×30 м | Упрощение для выделения ключевого вертикального градиента и циркуляции |
Сетка | ~20 000 ячеек, inflation у стен | Разрешение пограничного слоя |
Физическая модель | Pressure-Based, Steady, Energy — On | Учет стационарного теплового режима и плавучести |
Модель турбулентности | k-ε RNG с Enhanced Wall Treatment | Баланс точности и устойчивости для течений с естественной конвекцией |
Уравнение состояния | Incompressible Ideal Gas | Учет зависимости плотности от температуры — ключевой для stack effect |
Гравитация | Включена, Y = -9.81 м/с² | Учет движущей силы явлени |
Схема дискретизации | SIMPLE, Second Order Upwind | Обеспечение приемлемой точности при устойчивом решении |
Граничные условия | Стенки: T₁=293K, T₂=263K | Имитация перепада зимой |
Критерий сходимости | Residuals < 1×10⁻³ | Стандартный инженерный критерий |
Примечание: параметры модели выбраны для достижения устойчивого численного решения, наглядной визуализации физических полей и качественного соответствия прогнозу теоретических моделей из Раздела 2, что подтверждается результатами, представленными далее
В процессе итерационного решения системы уравнений в ANSYS Fluent мониторинг невязок (residuals) является стандартным критерием достижения сходимости и корректности численного решения
. На Рис. 1 представлена характерная динамика сходимости невязок для ключевых уравнений в задаче моделирования stack effect: неразрывности (continuity), компонент скорости (x-velocity, y-velocity) и энергии (energy).Наблюдаемое плавное монотонное уменьшение всех невязок до уровня ниже установленного критерия (1×10⁻³) свидетельствует о корректной работе модели, установлении физически обоснованного стационарного режима и отсутствии численных неустойчивостей. Сходимость уравнения энергии подтверждает формирование стабильного температурного поля, а сходимость уравнений импульса и неразрывности — установление сбалансированного конвективного потока, что соответствует физике исследуемого явления.

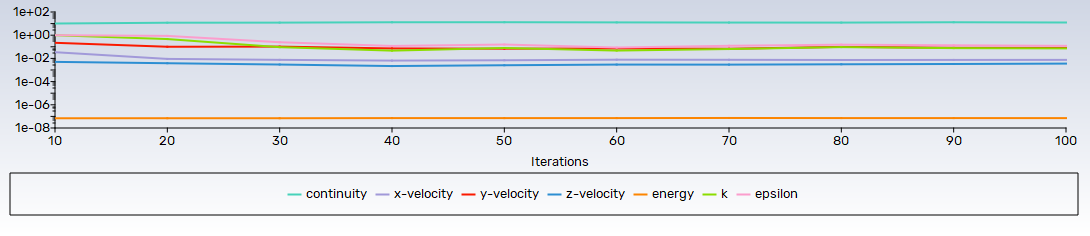

Рисунок 1 - Характерная динамика сходимости невязок уравнений
Примечание: циркуляция
4. Анализ результатов CFD-моделирования и визуализация явления
Результаты, представленные ниже, получены с использованием описанной модели. Они служат наглядной иллюстрацией принципов, изложенных в теоретическом разделе, и демонстрируют потенциал CFD как инструмента для качественного анализа stack effect.
Полученное распределение статического давления (рис. 2а) наглядно демонстрирует формирование характерного для stack effect вертикального градиента. В соответствии с физикой явления, в верхней части полости давление оказалось ниже, чем в нижней. В рамках данной модели был зафиксирован перепад давления порядка 28 Па между верхней и нижней гранями модели при расчётном перепаде температур ΔT = 30°C и высоте 30 м. Направление и наличие этого градиента визуально подтверждают действие аэростатической силы, являющейся движущей силой эффекта, и качественно соответствуют логике, заложенной в формулах (1) и (2).
Векторное поле скорости (рис. 2б) визуализирует установившуюся конвективную циркуляцию, являющуюся прямым следствием описанного градиента давления. Чётко наблюдается замкнутый конвективный контур: холодный воздух поступает в нижней части, нагревается у тёплой стенки, поднимается вдоль неё и выходит через верхнюю зону, в то время как в противоположной части полости поток опускается. Такая картина течения наглядно иллюстрирует принцип естественной конвекции, лежащий в основе stack effect, и подтверждает выполнение закона сохранения массы в расчётной области.

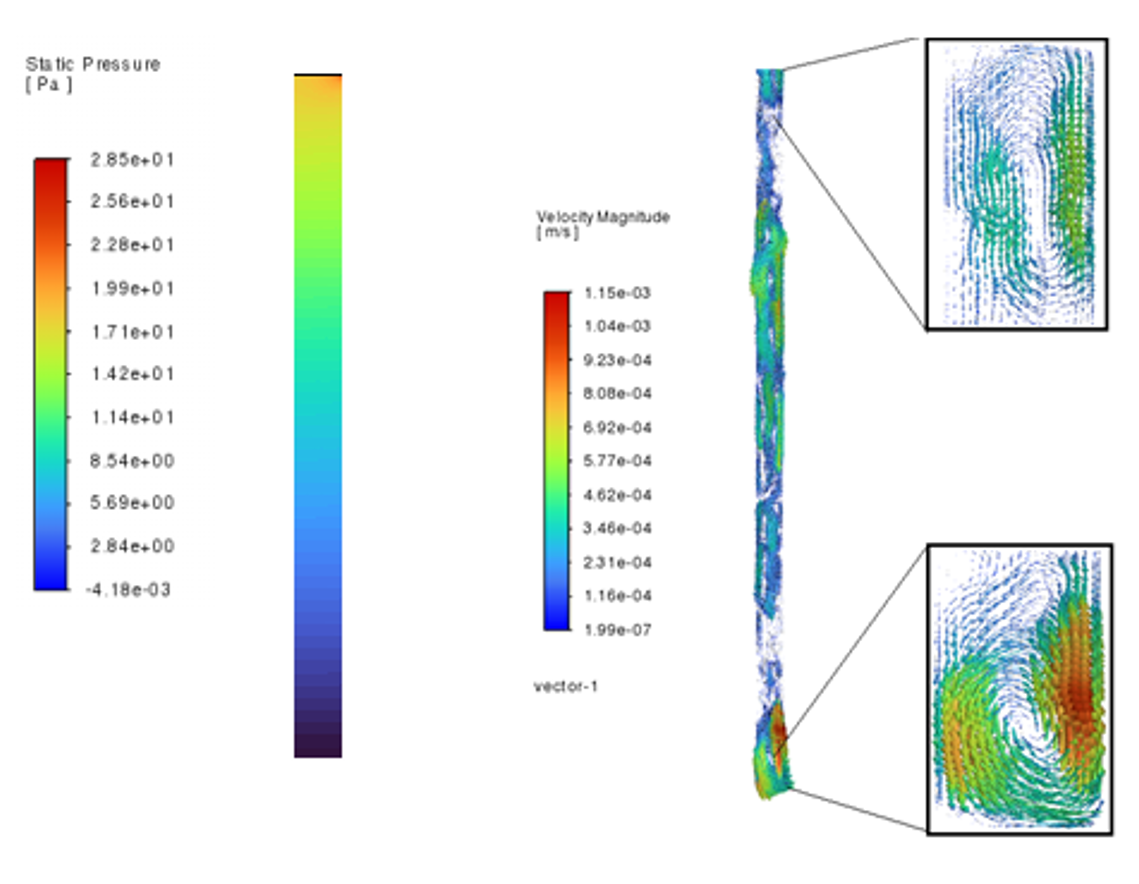

Рисунок 2 - Результаты визуализации stack effect в упрощённой CFD-модели
Примечание: контуры статического давления и векторное поле скорости
1. Формирование вертикального градиента давления как движущей силы.
2. Возникновение устойчивой конвективной циркуляции.
3. Температурную стратификацию воздуха в полости (не показано на рисунке, но наблюдалось в расчёте).
Данный подход, несмотря на упрощения в геометрии и настройках, позволяет интуитивно понять механизм явления, оценить порядок возникающих перепадов давления и направление потоков, что является ценным результатом на этапе предварительного проектного анализа или обучения.
5. Проблемы, порождаемые stack effect в высотных зданиях и Современные стратегии и технологии нейтрализации
Результаты визуализации, представленные в предыдущем разделе, наглядно демонстрируют физические механизмы stack effect. В реальных высотных зданиях эти механизмы порождают ряд серьёзных проблем.
Основные проблемы:
- Пожарная опасность: явление становится катализатором распространения дыма и токсичных продуктов горения по вертикальным коммуникациям, блокируя пути эвакуации и осложняя работу пожарных. Это главный риск.
- Дискомфорт микроклимата: сквозняки у входных групп, самопроизвольное открывание/затруднение открытия дверей, неравномерность температур по высоте здания.
- Нарушение работы систем ОВКВ: естественная тяга может «опрокидывать» расчётные режимы механической вентиляции, приводя к неконтролируемым потерям тепла/холода и росту энергопотребления.
- Распространение запахов и загрязнений: миграция запахов из паркинга, ресторанов, кухонь в жилые и офисные зоны.
Борьба с эффектом ведется по трем основным направлениям: сопротивление, разрыв, активное противодействие.
1. Архитектурно-планировочные и пассивные решения:
Герметизация оболочки: Повышение воздухонепроницаемости внешних ограждений и внутренних перегородок (специальные мембраны, уплотнители).
Тамбуры и шлюзы: Устройство двойных вестибюлей на главных входах.
Вертикальное зонирование: Разделение высотного объема на несколько независимых «под-зданий» с помощью технических этажей (sky lobbies), разрывающих непрерывные шахты.
Противопожарные преграды: Установка автоматических огнезадерживающих клапанов и дверей на каждом этаже в вертикальных каналах.
2. Активные инженерные системы:
Системы подпора воздуха в шахтах лифтов и лестничных клетках: Ключевая противопожарная мера. Вентиляторы создают избыточное давление, предотвращая попадание дыма в эвакуационные пути.
Зонирование систем ОВКВ: Разделение системы вентиляции и кондиционирования на независимые вертикальные блоки (по 30-50 этажей) для локализации эффекта.
Системы балансировки давления: Автоматические системы с датчиками давления и управляемыми клапанами для компенсации перепадов в реальном времени.
3. Интегрированное проектирование и моделирование:
Применение CFD-моделирования (Computational Fluid Dynamics) для детального анализа воздушных потоков в различных сезонных и аварийных режимах.
Использование инструментов Building Performance Simulation (BPS) для совместного учета тепловых, аэродинамических и энергетических процессов.
Представленная в данной работе методика визуализационного CFD-моделирования может быть использована на ранних этапах проектирования для качественной оценки эффективности предлагаемых решений, таких как оптимизация формы шахт или расположения технических этажей
6. Анализ подходов к решению проблемы гравитационной тяги в современных российских высотных комплексах на основе CFD-моделей
Результаты численного моделирования, согласованные с нормативной методикой расчёта, позволяют предложить интерпретацию некоторых видимых решений в существующих высотных зданиях
. Не претендуя на всесторонний экспертный анализ, можно проследить логическую связь между наблюдаемыми архитектурно-инженерными элементами и физикой явления stack effect.На примере ММДЦ «Москва-Сити» можно проиллюстрировать, как общие принципы борьбы со stack effect находят воплощение:
Технические этажи (sky lobbies), наблюдаемые в башнях «Федерация», «ОКО» и других, согласно практике
, , служат для вертикального зонирования и разрыва непрерывных воздушных шахт.Многослойные тамбуры на входах
являются ответом на количественно оцененное в модели разрежение у основания здания, минимизируя инфильтрацию холодного воздуха.Системы подпора воздуха, предписываемые нормативами
, требуют учёта значительных расчётных нагрузок от stack effect, оцененных по формуле СП 50.13330.2024.Пример «Лахта-центра»
, указывает на эволюцию к комплексному подходу:Превентивное аэродинамическое моделирование при оптимизации формы здания согласуется с задачей минимизации нежелательных взаимодействий ветра и гравитационной тяги.
Акцент на интегрированных системах управления (BMS)
отражает тренд к адаптивному управлению системами вентиляции и противодымной защиты.Специализированные элементы на входах (вращающиеся двери, тепловые завесы) являются адресными мерами против инфильтрации, вызванной разницей давлений.
Нормативные требования в свете данного исследования предстают как инженерные меры, вытекающие из физики явления:
Требования к подпору воздуха (СП 7.13130.2013) направлены на компенсацию разрежения в шахтах — прямого следствия stack effect.
Требования к герметичности (СП 485.1311500.2020)
противодействуют усилению эффекта через неконтролируемые потоки.Методика расчёта воздухопроницаемости (СП 50.13330.2024)
служит инструментом количественной оценки нагрузки на ограждающие конструкции.Таким образом, комбинированный подход позволяет не только бороться с негативными проявлениями stack effect, но и содержательно интерпретировать проектные решения, что отражает общую тенденцию к интегрированному проектированию.
7. Заключение
В работе представлен комплексный анализ явления гравитационной тяги (stack effect), объединяющий три взаимосвязанных аспекта:
1. Теоретико-нормативный (раздел 2): от фундаментальной физики до практической методики СП 50.13330.2024.
2. Визуализационно-аналитический (разделы 3–4): применение CFD-моделирования для наглядной демонстрации ключевых эффектов — формирования вертикального градиента давления (~28 Па для ΔT=30°C, H=30 м) и конвективной циркуляции.
3. Практико-ориентированный (разделы 5–6): систематизация проблем, порождаемых эффектом, и анализ архитектурно-инженерных решений на примере современных российских высотных комплексов.
Проведённый обзор демонстрирует, что stack effect представляет собой значимый фактор, влияющий на безопасность, энергоэффективность и комфорт высотных зданий, особенно в условиях российского климата. Представленный подход — от нормативного расчёта до визуализационного моделирования — позволяет не только оценивать риски, но и содержательно интерпретировать проектные решения.
Перспективным направлением представляется дальнейшее внедрение подобных комплексных методик в практику проектирования, что позволит перейти от борьбы с последствиями stack effect к его заблаговременному учёту и управлению на всех этапах создания высотных зданий.
